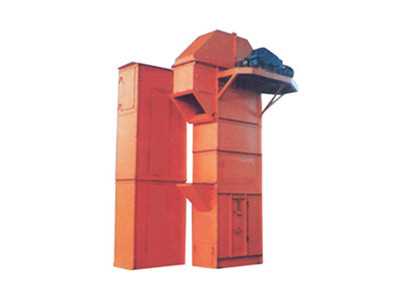

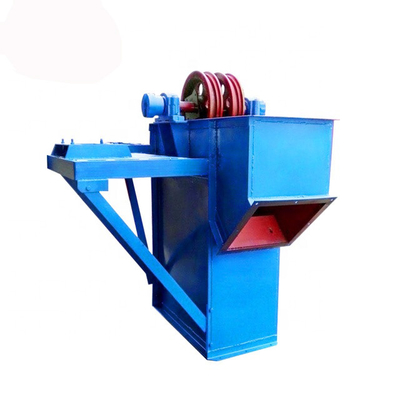

Yüksek verimlilikli yüzük zinciri balta ve çimento klinkeri için kova asansörü
Ring Chain Bucket Asansörünün Özetleri:
TH, HL halka zinciri kova asansörü, tahıl, kömür, çimento, ezilmiş cevher vb. gibi daha büyük aşındırıcı toz, taneler ve küçük blok malzemelerinin dikey olarak taşınması için uygundur.Yükseltme yüksekliği 40 metreye kadar..
TH tip kova asansörü bir tür halka zinciri asansördür.
1. Orta derinliğe sahip kova (ZH):Şeker, ıslak kum gibi ıslak viskoz malzemeleri taşımak için kullanılır.
2Derin kova (SH):kuru, gevşek, sement, kömür, çakıl vb. gibi küçük parçaları taşımak için kullanılır.
Alt kısmı yerçekimi otomatik germe cihazı benimserse, sabit germe tutmak ve kayma veya zincirden kaçınmak olabilir.Hareketli parçaları etkili bir şekilde korur.
Malzeme sıcaklığı 250°C'yi geçmez.
TH türü, ilk olarak göz önünde bulundurulması gereken JB3926-85 dikey kova asansörü standart tasarımı uyarınca yapılır.Tekerlekli tekerlek ve germe TH tipi ile aynıdır..
Yüzük zinciri kova asansörünün özellikleri:
1Kompakt yapı ve küçük zemin alanı.
2Tekerlek kenarı, değiştirilmesi kolay bir kombinasyon çemberini benimser.
3Zincirden kaçınmak ve kaymayı önlemek için otomatik germe cihazı.
4- Pürüzsüz çalışma, kolay bakım, uzun hizmet ömrü.
Teknik Ring Chain Bucket Asansörünün parametreleri:
| Model |
HL300 |
HL400 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
| Kovanın Tipi |
Q |
S |
Q |
S |
Zh |
- Evet. |
Zh |
- Evet. |
Zh |
- Evet. |
Zh |
- Evet. |
Zh |
- Evet. |
gh |
- Evet. |
| Kapasite (m3/saat) |
24 |
28 |
45 |
47 |
21 |
36 |
36 |
56 |
45 |
70 |
68 |
110 |
87 |
141 |
141 |
220 |
| Kovanın genişliği (mm) |
300 |
400 |
315 |
400 |
500 |
630 |
800 |
1000 |
| Kovanın hacmi (L) |
4.4 |
5.2 |
10 |
10.5 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
23.3 |
37.5 |
37.6 |
58 |
| Çanaklıkların yüksekliği (mm) |
500 |
600 |
500 |
600 |
688 |
688 |
920 |
920 |
| Zincir |
φ18×50 |
φ18×50 |
φ18×50 |
φ18×50 |
φ22×86 |
φ22×86 |
Φ26×92 |
Φ26×92 |
| Çubuk Çapı Çapı (mm) |
630 |
630 |
630 |
710 |
800 |
900 |
1000 |
1250 |
| Kovanın hızı (m/s) |
1.4 |
1.4 |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.6 |
| Malzeme En yüksek blok boyutu (mm) |
40 |
50 |
45 |
55 |
65 |
75 |
85 |
100 |
Notlar:
1Tablodaki kova hacmi hesaplanan değerdir.
2. TH tipi kova asansörünün kova kullanımı
Zh ¢Orta derin kova: şeker, ıslak kum vb. gibi ıslak viskoz malzeme taşımak
Sh ¢Deep bucket: ağır tozu ve sement, kum, kömür vb. gibi küçük toplu malzemeleri taşımak.
3. HL tipi kova asansörünün kova kullanımı
Q ¢Yazı yuvarlak tabanlı kova: nemli ortamlarda malzemeleri taşımak, kolayca toplanmak, atmak zordur. örneğin ıslak kum, ıslak kömür vb.
S √ Derin yuvarlak taban kovası: kuru, gevşek malzemeleri ve atılması kolay malzemeleri taşımak. örneğin çimento, kömür briket, çakıl, kuvars vb.
4. gerilme kuvveti hesaplaması
G=40+0.232*Q*H
Q-- kapasite ((t/h),
H-- kaldırma heighr (mm),
G-- çekim kuvveti (kg)
