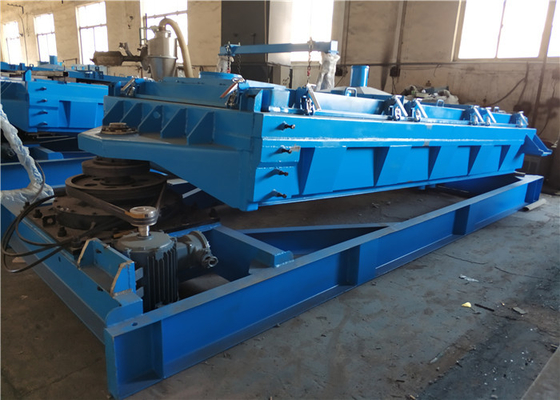

Rotex titreşimli ekran, seramik propant için giratory tarama makinesi
Rotex Endüstriyel Gyratory Screen Makinaları'nın Genel Görünümü:
Rotex Seramik Proppant için Endüstriyel Döner Ekran Makineleri, büyük süreç endüstrilerinde malzemelerin hızlı, verimli ve doğru bir şekilde ayrılması sağlar.
Bu döner tarayıcı ayrıca Rotex ekranı, döner ekran, döner ayırıcı, döner tarayıcı, döner ekran vb olarak da bilinir.
Yatay ekran yüzeyinin benzersiz döner hareketi ile birlikte pozitif ekran ağ temizleme sistemi sayesinde, döner tarayıcılar yüksek verimlilik ve kapasite sağlar.
| Hareket Yolu |
Dönüşümlü döner hareket: besleme ucunda dairesel hareket, merkezinde eliptik hareket ve boşaltma ucunda doğrusal hareket |
| Sürücü Aygıtı |
Genel motor + uyarıcı |
| Ekran Katmanları |
1 ~ 4 katman ekran mevcut |
| Ekran Boyutu |
500*1500mm, 1000*2100mm, 1000*3000mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm, 2000*5000mm vb. |
| Motor markası |
Siemens veya müşteri gereksinimlerine göre |
| Yedek parçalar |
Özel ekran, sürücü heyecanlandırıcı, telafi sıkıştırıcılar ve klipler kendimiz tarafından yapılır |
| Serbestleme Limanı |
Genellikle makinenin alt kısmında, aynı zamanda makinenin arkasında da yapılabilir |
| Malzeme |
Karbon çelik, temas parçaları paslanmaz çelik (iletilmez) |
| Kurulum |
Yer koltuğu montajı, kablo askısı montajı |
| Ağ temizleme yöntemi |
Ekran ağını temizlemek için ağ temizleme topları kullanın. Kauçuk top, silikon top, poliüretan top vb. |
Rotex Endüstriyel Gyratory Screen Makinelerinin Keramik Proppant için Çalışma İlkeleri:
Dönüş hareketleri hızla dağıtılır, katmanlanır ve ayrılır.
Eşsiz dönme hareketi, ekran yüzeyi boyunca geçerken malzemeye bir dizi hareket verir.makinenin uzunluğu boyunca yavaş yavaş azalıp eliptik bir yola doğruBu hareketin dikey bir bileşeni yoktur. Böylece malzeme ekran yüzeyiyle sürekli temas halinde kalır.
1Besleme sonundaki dairesel hareket
The gyratory motion at the feed end of the machine immediately spreads the material across the full width of the screen surface to maximize screen utilization even though the feed is from a single pointAynı zamanda, bu hareket malzemeyi katmanlaştırır ve ince parçaların ekran yüzeyine düşmesine neden olur.Açıklıklardan çok daha küçük olan parçacıklar, ekranın bu bölümünden hızlıca geçerler..
2Merkezde eliptik harekete geçiyor.
Dairesel hareket, eliptik bir yoldayken azalır.Hafif yakın yatay hareket ince parçacıkların ekran ağına daha yakın olmasına neden olur. Yakın büyüklükteki parçacıklar ağ açıklıklarından düşer..
3- Çıkarma sonundaki düz çizgi hareketleri
The nearly linear reciprocating motion at the discharge end of the Gyratory Screener removes those particles closest in size to the mesh openings while gently conveying the oversize material off the screen.
Rotex Endüstriyel Gyratory Screen Makinelerinin Keramik Proppant için Teknik Parametreleri:
|
Güverte
|
Model |
Ekran yüzeyi özellikleri (W*L) (mm) |
Ekran Kutusu Çekişimi (mm) |
Motor |
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Ağırlık
(kg)
|
|
Güç
(kw)
|
Dönüş hızı (rpm) |
| 1 |
AD-1014-1 |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021-1 |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| MS 1030-1 |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| 1521-1 |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| MS 1530-1 |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| M.S. 1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| MÖ 1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| M.S. 1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| M.S. 1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| M.S. 1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| MS 1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Rotex Endüstriyel Gyratory Screen Makinelerinin Keramik Proppant için Avantajları:
1Her model için standart taban çerçeve- daha fazla sertlik için yuva / sekme / lazer kesimi bileşenleri
2. Alt Pan- düzenleme gereksinimlerine uygun standart ofsetler ile modüler bölümler
3- Dinamik Absorber Drive- En iyi dengeleme ve düşük gürültü için, tamamen kapalı, profilli koruma ile
4Alüminyum Alaşım Kapak- Dayanıklı/değiştirilebilir çelik sıkıştırma destekleri ve telafi sıkıştırma takımları
5. Draglink Montajı - Daha fazla güvenlik için düşük profilli
Rotex Endüstriyel Gyratory Screen Makinelerinin Seramik Proppant için montajı:

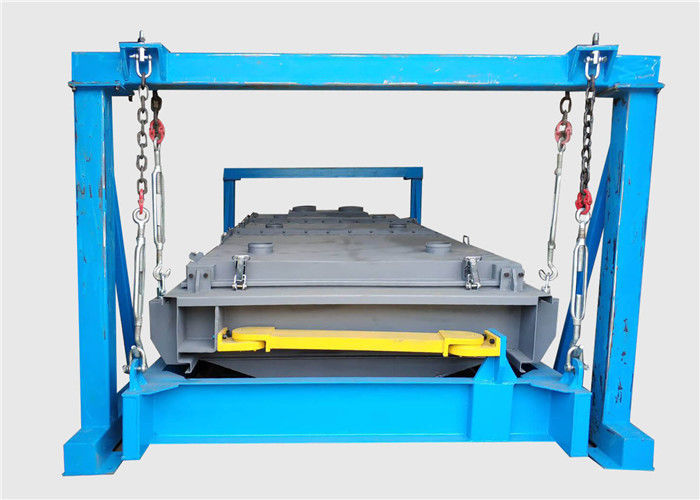

1Kablo süspansiyonu:
Kablo süspansiyon tipi
2Koltuk Montajı:
İlerleme Türü
Doğrudan boşaltma türü
Rotex Endüstriyel Gyratory Screen Makinelerinin Keramik Proppant için uygulanması:
Kimyasallar
Temizleyici
Gübre
Sıvılayıcılar
Hayvan yemleri
Toplu gıda
Tahıl temizliği
Metal tozları
Mineraller
Plastik ve kauçuk
Tuz
Kum
Şeker
Ahşap
