üretim sürecinde blok, tane ve toz malzemeleri eşit, sürekli veya niceliksel olarak beslemek için ku
Uygulama:
metalurji, kömür madenciliği, maden işleme, inşaat malzemeleri, kimyasallar, aşındırıcılar vb.
Avantajlar:
basit kompakt yapı, kullanımı ve bakımı kolay, sürekli ve düzgün besleme, küçük oluk aşınması, uzun
Eşleştirme Ekipmanları:
titreşimli konveyör, titreşimli elek, kovalı elevatör, kırıcı vb.
Yapısal kompozisyon:
gövde, titreşim motoru ve titreşim sönümleme cihazı
yaylar:
Yeni Çalkalayıcı Konveyör Süspansiyonu, helezon yaylar değil
Vurgulamak:
Elektrikli titreşimli besleyici
,
Elektrikli titreşimli besleyici
,
Gıda için titreşimli besleyici

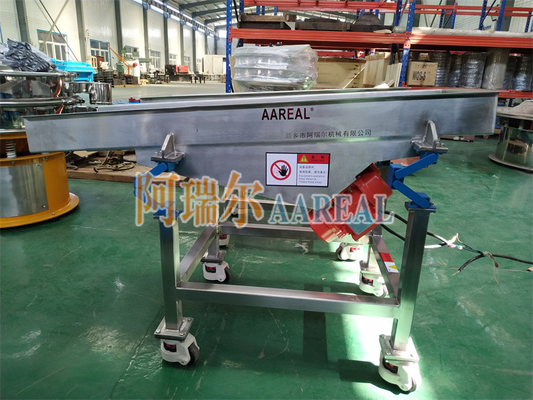

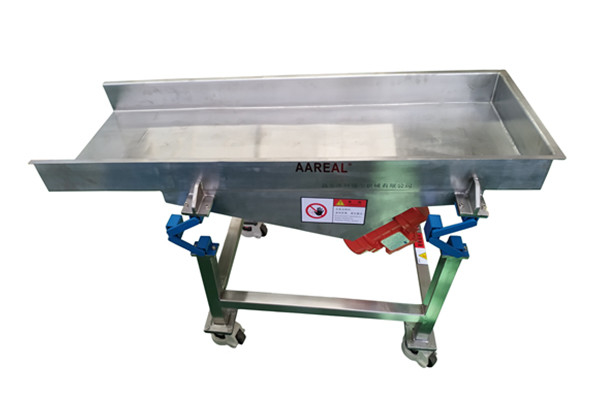

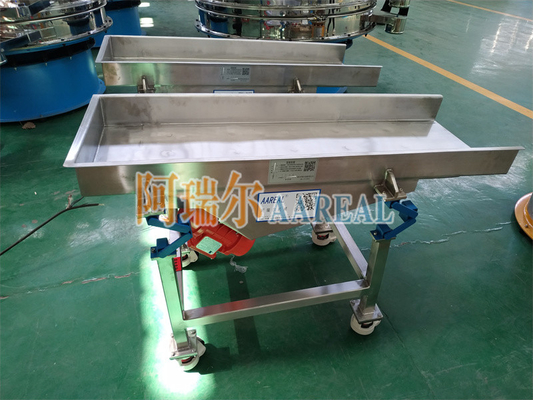

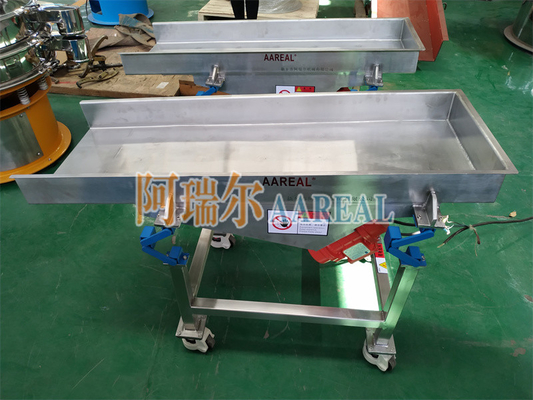

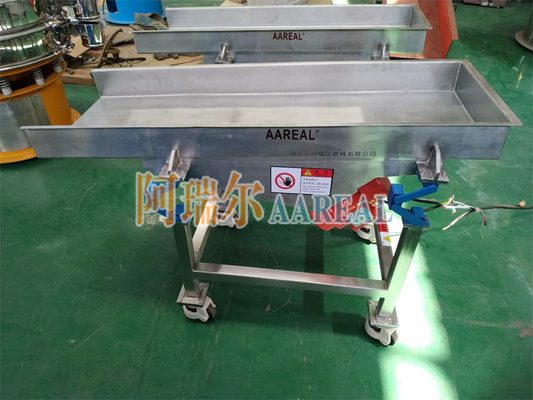

Taşınabilir Küçük Boyutlu Gıda Sınıfı Paslanmaz Çelik Vibratory Feeder Yeni Shaker Konveyör Süspansiyonu ile
Giriş:
Titrek besleyiciNew Shaker Conveyor Suspension ileYeni tip ve enerji tasarruflu genel besleme ekipmanıdır.
Bu titreşim besleyicisi neden özel?Çünkü bu titreşimli besleyici, geleneksel çelik yay yerine yeni bir yay türünü benimser.
Geleneksel titreşim ekranında kullanılan sarmal çelik yay veya sarmal yayla karşılaştırıldığında, yeni elastik titreşim desteği sadece benzer esneklik sağlayamaz,Ama aynı zamanda aşındırıcı ortamda çelik yay kırılma sorunu ya da aşırı yükden kaçınmak, ve normal çalışma sırasında, ekran gövdesinin hareketini iyi kontrol edebilen, başlatma ve durdurma sırasında düzensiz titreşim ve rezonans kaçınmakElastik titreşim desteği, ekran gövdesinin yan kaymasını önlerken dikey ve malzeme taşıma yönünde istikrarlı ve düzenli bir hareket sağlayabilir.
Yeni tip esnek titreşim desteği aşağıdaki özelliklere sahiptir: 1Dört kauçuk elastik modül tarafından sağlanan kılavuzluk fonksiyonu, destek altındaki ekranın doğrusal titreşimini arttırır.Elastik desteklenen dalga yapısı büyük miktarda elastik deformasyon üretebilir, bu nedenle destek, etkili titreşim yalıtımını sağlayan ve ekipman taban yapısını hasardan koruyan çok düşük bir doğal frekansına sahiptir. 2- Resonanstan kaçının.ve titreşim ekranı başladığında ve durduğunda ekipman tarafından üretilen amplitudu ve stresi büyük ölçüde azaltır, böylece ekran vücudu çok kısa bir sürede rezonans alanından geçebilir.Sıranlı çelik yay tarafından desteklenen titreşimli ekranın rezonans bölgesinden geçtikten sonra güçlü rezonansı, yeni elastik titreşim desteği kullanıldıktan sonra artık meydana gelmez.. 3Uzun hizmet ömrü, güçlü aşırı yük kapasitesi, anlık darbeye dayanma yeteneği ve gürültüyü etkili bir şekilde emiyor. 4Montaj basit ve ek destek olmadan ekran gövdesine 30 ° eğilimde uygulanabilir. 5Güvenilir çalışma ve bakımsız. 6-40 °C'den + 80 °C'ye kadar çevresel sıcaklık aralığında uygulanabilir.
Yapısal özellikler: (1) Besleyici bir destek çerçevesinden, bir taşıma çukurundan ve bir titreşim amortizasyon yayından (veya elastik destekten) oluşur. (2) Kutunun tüm parçaları, iyi genel sertlik, sıkılık ve güvenilirlik ile, yuvarlanmış çelik levhalar ve profillerle (bazı parçalar birbirine bağlanmıştır) kaynaklanmıştır. (3) Destek çerçevesi ve titreşimli vücut, önemli bir titreşim amortizasyon etkisi olan bir titreşim amortizasyon yayı (veya elastik destek) ile birleştirilir. (4) Bu makinenin basit yapısı, uygun bakımı, düşük enerji tüketimi, düşük gürültü ve iyi mühürlenme özellikleri vardır.
Çalışan Pprensip:
Bu titreşimli besleyici çift titreşimli motorlarla çalıştırılır.Eksantrikliklerinden kaynaklanan titreşim kuvvetleri, motor eksenine paralel yönde birbirlerini iptal eder ve motor eksenine dik yönde elde edilen kuvveti toplar., bu nedenle besleyicinin hareket yörüngesi düz bir çizgidir. İki motor şaftının dikey yönde kutuya göre bir eğilim açısı vardır.Titreme kuvvetinin ve malzemenin kendi ağırlığının birleşik etkisi altında, kutu içindeki malzeme atlama şeklinde hareket eder ve böylece malzeme taşımak amacına ulaşır.
Kurulum ve işletme: (1) Makineyi düz ve sağlam düz bir zemine (beton veya çelik yapı zemini) yerleştirin. (2) Bahçenin tamamen sabit olduğundan, dikey olduğundan, bükülmediğinden ve serbestçe uzatılıp geri çekilebildiğinden emin olun. (3) Cihazın titreşimli kısmı, makinenin dışındaki diğer nesnelerle sert bir bağlantı veya temas kurmamalıdır. (4) Vücut vidalarının ve motor sabitleme vidalarının sıkışıp sıkışmadığını kontrol edin. (5) Gücü açın, başlatma düğmesine basın (makine doğrudan çalıştırılabilir) ve iki motorun karşı yönde senkronize dönmesi için titreşim motorunu ayarlayın.Aygıt ayarlanan yönde sürekli titreşmeli., ve malzemeyi besledikten sonra, malzeme boşaltma ucuna doğru hareket etmelidir. (6) Heyecan kuvvetinin ayarlanması: titreşim motorunun her iki ucundaki eksantrik bloklar ayarlanabilir.Heyecan kuvveti fabrikadan çıkmadan önce en iyi duruma ayarlandı ve doğrudan erişilebilirUyum yapmana gerek yok. Gerekirse, aşağıdaki yöntemlere göre ayarlayın: Motorun her iki ucundaki koruyucu kapakları açın, eksantrik bloğun bağlama çemberlerini gevşetin,ve ayarlanabilir eksantrik blokları iki ucunda da aynı yönde döndürün böylece eksantrik blok üzerindeki değerler, şaft başındaki oyulmuş çizgiyle hizalandırılır., o zaman gerekli uyarı kuvveti. ayar tamamlandıktan sonra, aşağıdaki resimde gösterildiği gibi, ayar bultları sıkıştırın. fabrikada ayar, çıkış gücünün% 30'udur,ve güç kullanıldığında tasarımın maksimum çıkışına ulaşmak için kademeli olarak artırılmalıdırMotor seçimi nispeten büyük olduğu için, çıkış gücü % 65 içinde kontrol edilir.
Çalışma ve Bakım: (1) Besleyici çalışırken, titreşimli kısmı makinenin dışındaki herhangi bir nesneye bağlanmamalı veya temas etmemelidir (yumuşak bağlantılar hariç). (2) Malzemeleri beslerken, malzemelerin eşit dağılımını sağlamak için besleme kapısında kutuun tüm genişliği yönünde beslenmelidir. (3) Besleyiciyi çalıştırmadan veya durdurmadan önce, havuz gövdesinde kalıntı malzemesi olmamalıdır. (4) Cihaz bir saat çalışmaya başladıktan sonra, tüm vidaları kontrol etmek ve tekrar sıkmak için durdurulmalıdır (özellikle motor kilitleme vidaları).Tüm vidaları kontrol etmek ve tekrar sıkmak için durdurulmalıdır (özellikle motor kilitleme vidaları). (5) Ekipmanın çalışması sırasında anormal bir gürültü varsa, hemen kapatılmalı ve kontrol edilmelidir.
Teknik PArametre:
Model
Yem malzemesi boyutu (mm)
Kapasite (t/h)
Kendi titreşim kaynağı modeli
titreşimli motor modeli
Güç (KW)
Titreşim Frekansı (Hz)
Çift Amplituda (mm)
Heyecan verici Bir Güç (KN)
Referans: Ağırlık (Kg)
Tek nokta
Dinamik yük
(Kg)
ZG-35-90
0-60
25
WLZD-2*2.5-4
YZO-2.5-4
0.25*2
25
2-4
2.5*2
174
30
ZG-45-90
0-60
30
WLZD-2*5-4
YZO-5-4
0.4*2
25
2-4
5*2
184
30
ZG-45-90
0-100
50
WLZD-2*5-4
YZO-5-4
0.4*2
25
2-4
5*2
235
38
ZG-70-100
0-150
100
WLZD-2*8-4
YZO-8-4
0.75*2
25
2-4
8*2
342
50
ZG-80-120
0-150
200
WLZD-2*17-4
YZO-17-4
0.75*2
25
2-4
17*2
372
60
ZG-90-150
0-150
300
YZO-20-4
2.0*2
25
4-6
20*2
606
80
ZG-95-150
0-150
400
YZO-20-4
2.0*2
25
4-6
20*2
646
85
ZG-140-180
0-150
750
YZO-30-4
2.5*2
25
4-6
30*2
1030
180
ZG-160-180
0-150
1000
YZO-50-4
3.7*2
25
4-6
50*2
1156
200
※ Günlük bakım: (1) Başlamadan önce: vidaların sıkı olup olmadığını kontrol edin. (2) Başlatma sırasında: (A) Normal olmayan bir gürültü olup olmadığını kontrol edin. (B) Güç kaynağının sabit olup olmadığını kontrol edin (C) Herhangi bir anormal titreşim olup olmadığını kontrol edin. (3) Kullanıldıktan sonra: Her kullanımdan sonra temizleyin.
※ Düzenli bakım: (1) Bahçenin yorgun veya hasarlı olup olmadığını ve makine gövdesinin parçalarının titreşimden dolayı hasarlı olup olmadığını düzenli olarak kontrol edin. (2) 1500 saat çalıştıktan sonra rulmanları kontrol edin ve hasar görürse hemen değiştirin.
Sorun giderme:Basit Hata Kontrolü ve Hata Çözümü
Suç Fenomeni
Denetim Ürünüs
Mkolaylık
Motor kötü çalışıyor.
(1) Güç kaynağını doğrula
Anahtarı aç.
(2) Kablo uzunluğunun yetersiz olması, temasın zayıflamasına neden olur
Kabloyu değiştir.
(3) Kablonun kırılıp kırılmadığı
Kabloyu değiştir.
(4) Tek yönlü dönüş nedeniyle sarmal yanıyor
Motoru değiştirin.
(5) Çok fazla yağ enjekte etmek
Sürekli çalışma
2- Anormal gürültü.
(1) vidalar sıkı değil
vidaları sık.
(2) Kararsız taban
Üssü dengele.
(3) Kaynak kırılmış
Baharı değiştirin.
(4) Makine gövdesi diğer sert nesnelere temas eder
Yaklaşık 10 cm boşluk bırakın.
(5) Motorun alaşımlı çelik vidaları gevşek
Kilitleme onaylandı.
3Ürün normal şekilde boşaltılamaz.
Motor yanlış yönde çalışıyor.
Güç kablosunun bağlantı sırasını değiştir
Motor çalışmıyor.
Motor güç kablosu ve anahtarı
Kırılma noktasını bulun ve değiştir veya onar
5Vücut sağa sola salınır (malzeme hareket etmez veya hız azalır)
1 titreşimli motorlar
2 Vücut
İki motor aynı anda çalışmalıdır.
2 İki motor da karşı yönde dönmelidir.
3 Motorun amplitudunu etkileyen dış nesneleri çıkarın.
